Voor technisch spuitgieten van elektrische behuizingen gelden eisen op het gebied van materiaalgeschiktheid, maatnauwkeurigheid, brandveiligheid en IP-bescherming. De combinatie van deze eisen maakt het ontwerp en de productie van kunststof elektrische behuizingen complexer dan standaard spuitgietwerk. In dit artikel beantwoorden we de meest gestelde vragen over spuitgieteisen voor elektrische behuizingen.
Welke materialen zijn geschikt voor elektrische behuizingen?
Voor elektrische behuizingen zijn materialen geschikt die elektrisch isolerend, slagvast en temperatuurbestendig zijn. De meest gebruikte kunststoffen zijn polycarbonaat (PC), ABS, polyamide (PA/nylon) en PBT. De keuze hangt af van de thermische belasting, de mechanische eisen en de vereiste brandklasse van het eindproduct.
Elk materiaal heeft specifieke eigenschappen die het meer of minder geschikt maken voor een bepaalde toepassing:
- Polycarbonaat (PC): hoge slagvastheid, goede optische helderheid en uitstekende temperatuurbestendigheid. Veel gebruikt in behuizingen waar transparantie of hoge mechanische sterkte nodig is.
- ABS: goed bewerkbaar, maatnauwkeurig en gemakkelijk te verven of te bedrukken. Populair voor consumentenelektronica en apparaatbehuizingen.
- Polyamide (PA): hoge stijfheid en slijtvastheid, geschikt voor behuizingen die blootstaan aan hogere temperaturen of mechanische belasting.
- PBT: goede elektrische isolatie-eigenschappen en chemische bestendigheid, vaak toegepast in connectoren en schakelaarhuizen.
Voor veeleisende toepassingen worden materialen ook gecombineerd met glasvezel of andere vulstoffen om de mechanische en thermische prestaties te verbeteren. De materiaalkeuze bepaalt direct welke spuitgietparameters en matrijsontwerpen nodig zijn, waardoor een vroege afstemming tussen ontwerp en productie tijd en kosten bespaart.
Welke toleranties gelden bij technisch spuitgieten van behuizingen?
Bij technisch spuitgieten van elektrische behuizingen gelden doorgaans maattoleranties in de orde van ±0,1 tot ±0,3 mm, afhankelijk van het materiaal, de wanddikte en de geometrie van het onderdeel. Voor precisieonderdelen zoals sluitingen, kabelinvoeren en snapverbindingen kunnen strengere toleranties vereist zijn.
De haalbare toleranties bij spuitgieten worden beïnvloed door meerdere factoren:
- Krimpgedrag van het materiaal: elke kunststof krimpt anders tijdens het afkoelen. Dit moet al in het matrijsontwerp worden meegenomen om de gewenste eindmaat te halen.
- Wanddikte: ongelijkmatige wanddiktes veroorzaken ongelijkmatige krimp en daarmee maatafwijkingen. Een constante wanddikte is de norm bij technisch spuitgieten.
- Procesbeheersing: temperatuur, druk en koeltijd beïnvloeden direct de maatnauwkeurigheid van het spuitgegoten product.
Voor elektrische behuizingen zijn nauwkeurige spuitgiettoleranties extra relevant omdat afdichtingen, scharnieren en montagepunten functioneel afhankelijk zijn van de juiste maat. Een behuizing die niet sluit of lekt voldoet niet aan de IP-eis, ongeacht hoe goed het materiaal is.
Hoe beïnvloedt ontwerp de IP-bescherming van een spuitgegoten behuizing?
Het ontwerp van een spuitgegoten behuizing bepaalt in hoge mate of de vereiste IP-bescherming wordt gehaald. De IP-klasse (Ingress Protection) geeft aan in hoeverre een behuizing beschermt tegen stof en water. Dit wordt direct bepaald door de nauwkeurigheid van de afdichtingsvlakken, de wanddikte en de integratie van afdichtingen in het ontwerp.
Ontwerpelementen die de IP-bescherming beïnvloeden zijn onder andere:
- Afdichtingsvlakken: vlakke, strakke aansluitvlakken zijn nodig voor een effectieve afdichting met een rubberen of siliconen pakking. Onregelmatigheden in het spuitgietoppervlak leiden direct tot lekken.
- Kabelinvoeren en doorvoeringen: elke opening in de behuizing is een potentieel zwak punt. Geïntegreerde wartelconstructies of gesealde doorvoeringen moeten al in het ontwerp worden meegenomen.
- Snapverbindingen en schroefpunten: de manier waarop twee behuizingshelften sluiten, bepaalt of de afdichting consistent is over de gehele levensduur van het product.
- Trekhoeken en ribben: ontwerpelementen die nodig zijn voor het spuitgietproces mogen de afdichtingsvlakken niet verstoren.
Een goede samenwerking tussen productontwikkeling en de spuitgieterij al vroeg in het ontwerpproces voorkomt dat IP-bescherming achteraf moet worden gecorrigeerd, wat kostbaar en tijdrovend is.
Wat zijn de brandveiligheidseisen voor kunststof elektrische behuizingen?
Kunststof elektrische behuizingen moeten voldoen aan brandveiligheidsnormen die vastleggen hoe het materiaal reageert op vuur. De meest gebruikte norm is UL 94, waarbij classificaties als V-0, V-1 en V-2 aangeven hoe snel een materiaal zelfstandig dooft na blootstelling aan een vlam. Voor elektrische behuizingen is V-0 de strengste en meest gewenste klasse.
De brandklasse van een behuizing wordt bepaald door:
- Materiaalkeuze: niet alle kunststoffen halen van nature een hoge UL 94-klasse. Materialen worden vaak voorzien van vlamvertragers om de gewenste brandklasse te behalen.
- Wanddikte: de UL 94-classificatie geldt voor een specifieke wanddikte. Een dunner product met hetzelfde materiaal kan een lagere klasse hebben.
- Productcertificering: voor veel markten en toepassingen is een gecertificeerd materiaal met een bijbehorend UL-datablad vereist, niet alleen een claim van de fabrikant.
Naast UL 94 kunnen afhankelijk van de toepassing ook andere normen gelden, zoals IEC 60695 voor gloeidraadtests of specifieke sectorstandaarden voor bouw- of industriële elektronica. Het is belangrijk om de toepasselijke norm vroeg in het ontwerpproces vast te stellen, zodat de materiaalkeuze en het ontwerp hierop worden afgestemd.
Hoe wordt matrijsontwerp afgestemd op elektrische behuizingen?

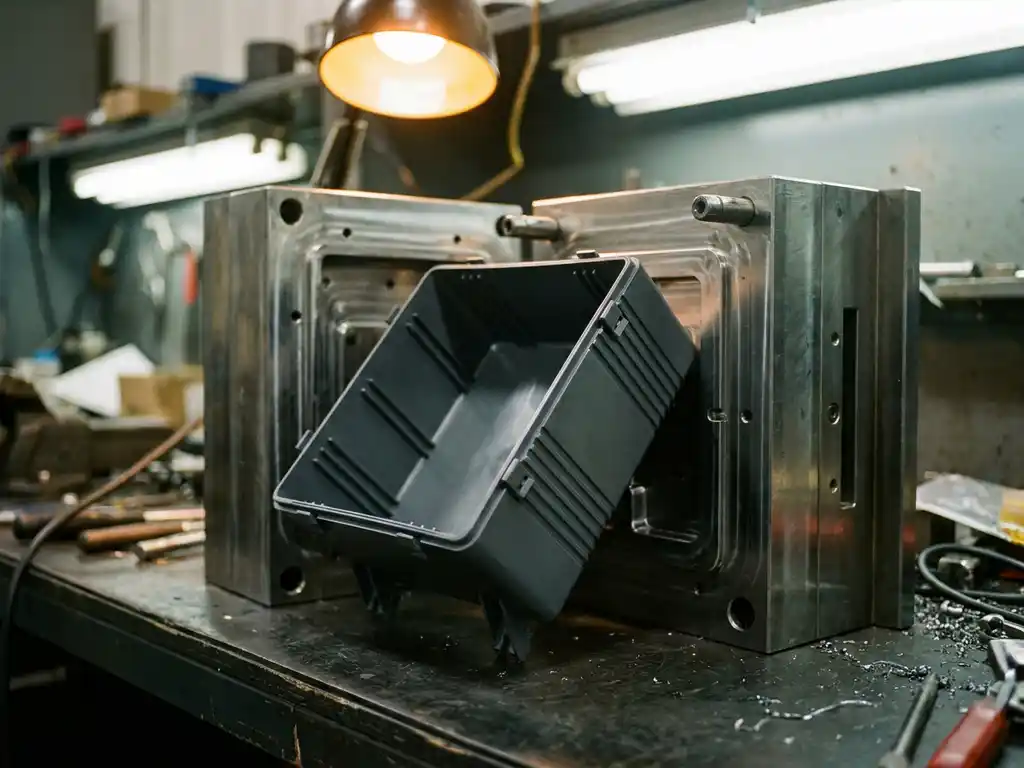

Het matrijsontwerp voor elektrische behuizingen wordt afgestemd op de geometrie van de behuizing, de vereiste toleranties, het gekozen materiaal en de productievolumes. Specifieke aandachtspunten zijn de positionering van de aanspuitpunten, de koelkanaalindeling en de integratie van schuiven of lifters voor ondersnedengeometrie zoals kabelinvoeren en borgpennen.
Bij elektrische behuizingen stelt het matrijsontwerp extra eisen:
- Oppervlaktekwaliteit: afdichtingsvlakken vereisen een hoge oppervlakteafwerking in de matrijs om een goede afsluiting te garanderen.
- Koeling: een gelijkmatige koeling in de matrijs voorkomt vervorming en ongelijkmatige krimp, wat de maatnauwkeurigheid ten goede komt.
- Complexe geometrie: behuizingen met klemmen, scharnieren, kabelgoten of geïntegreerde montagepunten vereisen schuiven of lifters in de matrijs, wat het ontwerp complexer maakt.
- Meervoudig gebruik: bij grotere series worden meervoudige matrijzen ingezet om de productiviteit te verhogen zonder in te leveren op kwaliteit.
De eigen gereedschapsmakerij speelt hierin een centrale rol: door matrijsontwerp en spuitgietproductie onder één dak te combineren, kunnen aanpassingen snel worden doorgevoerd zonder vertragingen door externe communicatie.
Welke kwaliteitscontroles zijn vereist voor spuitgegoten behuizingen?
Voor spuitgegoten elektrische behuizingen zijn kwaliteitscontroles vereist op maatnauwkeurigheid, oppervlaktekwaliteit, materiaalconsistentie en functionele eigenschappen zoals afdichting en sterkte. Afhankelijk van de toepassing en de geldende normen kunnen ook elektrische tests, brandtests of specifieke IP-tests deel uitmaken van het kwaliteitsproces.
De gebruikelijke kwaliteitscontroles omvatten:
- Maatcontrole: met behulp van 3D-meetapparatuur worden kritische maten gecontroleerd aan de hand van de tekening en de vastgelegde toleranties.
- Visuele inspectie: controle op zichtbare defecten zoals krimp, bramen, luchtinsluiting of kleurafwijkingen.
- Functionele tests: het testen van snapverbindingen, scharnieren en afdichtingen onder representatieve omstandigheden.
- Materiaalverificatie: verificatie dat het gebruikte materiaal overeenkomt met de specificatie, inclusief de vereiste brandklasse.
- Statistische procesbeheersing (SPC): bij grotere series worden procesparameters continu gemonitord om afwijkingen vroegtijdig te signaleren.
De kwaliteitscontroles worden vastgelegd in een controleplan dat is afgestemd op de eisen van de klant en de geldende normen. Traceerbaarheid van materiaal en procesparameters is hierbij een standaardvereiste voor technische toepassingen.
Hoe wij helpen met technisch spuitgieten van elektrische behuizingen
Wij begeleiden je bij elk aspect van het spuitgietproces voor elektrische behuizingen, van materiaalkeuze en matrijsontwerp tot kwaliteitscontrole en serieproductie. Wat wij concreet voor je doen:
- Advies over de juiste materiaaleisen voor jouw elektrische behuizing, inclusief brandklasse en IP-vereisten
- Matrijsontwerp en matrijsbouw in onze eigen gereedschapsmakerij, afgestemd op jouw geometrie en toleranties
- Spuitgietproductie met een sluitkracht tot 600 ton, geschikt voor kleine en grote series
- Integratie van productontwikkeling en spuitgieten onder één dak, waardoor aanpassingen snel worden doorgevoerd
- Kwaliteitscontrole op maat, inclusief maatcontrole, visuele inspectie en functionele tests
- Duurzame productie volgens de normen van het Cradle to Cradle-keurmerk
Wil je weten wat wij voor jouw behuizingsproject kunnen betekenen? Neem contact met ons op en we denken graag met je mee.
