Micro-spuitgieten is een gespecialiseerde vorm van spuitgieten waarbij zeer kleine kunststof onderdelen worden geproduceerd met een gewicht van soms minder dan één gram en afmetingen in het millimeterbereik. Het proces gebruikt dezelfde basisprincipes als standaard kunststof spuitgieten, maar vereist speciale machines, matrijzen en materiaalkennis om de extreme precisie te bereiken die miniaturisering vraagt. In dit artikel beantwoorden we de meest gestelde vragen over micro-spuitgieten: van de verschillen met standaard spuitgieten tot de sectoren, materialen en toleranties waarbij deze techniek zijn waarde bewijst.
Hoe verschilt micro-spuitgieten van standaard spuitgieten?
Micro-spuitgieten verschilt van standaard spuitgieten in schaal, machinerie en precisievereisten. Waar standaard spuitgieten producten produceert van enkele grammen tot kilogrammen, richt micro-spuitgieten zich op onderdelen met een gewicht van 0,001 tot 1 gram en afmetingen van minder dan een millimeter tot enkele centimeters. Dit stelt fundamenteel andere eisen aan het hele productieproces.
De machines die voor micro-spuitgieten worden gebruikt, zijn specifiek ontworpen om uiterst kleine hoeveelheden materiaal nauwkeurig te doseren en in te spuiten. Een standaard spuitgietmachine heeft een schroef die materiaal plastificeert en injecteert, maar bij micro-spuitgieten werkt men vaak met een tweestapssysteem: één eenheid plastificeert het materiaal en een aparte plunjer injecteert de exacte hoeveelheid met hoge precisie. Dit voorkomt materiaalverspilling en zorgt voor consistente vulling van de matrijs.

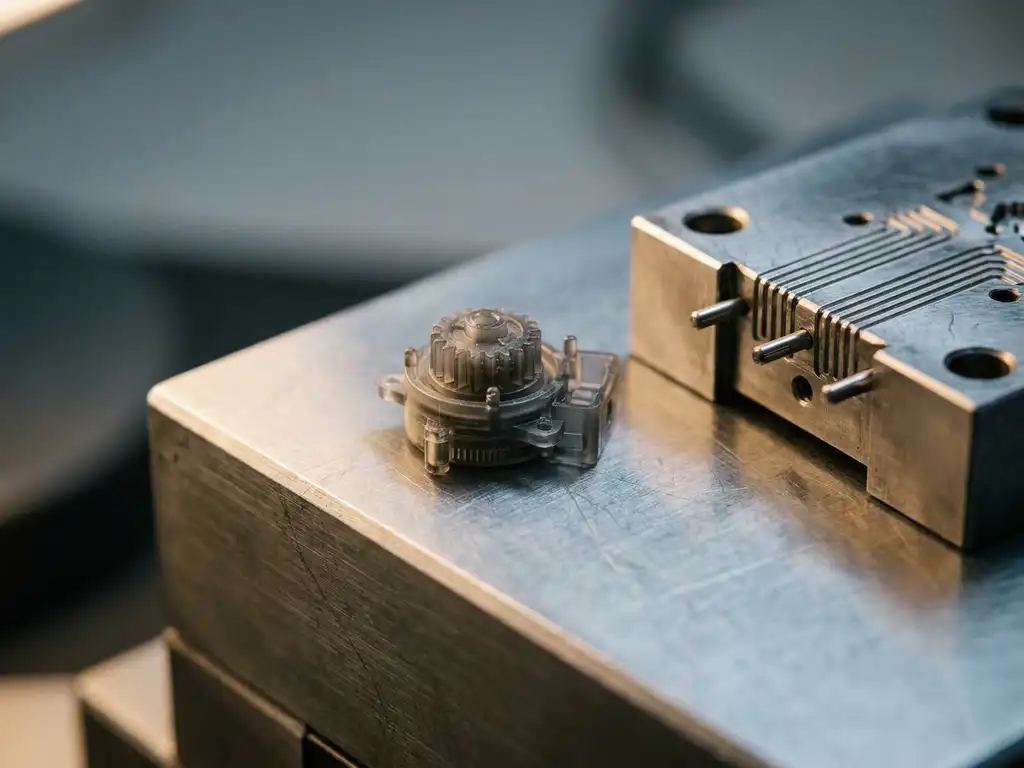

Ook de matrijzen zelf zijn wezenlijk anders. De gereedschappen voor micro-spuitgieten vereisen een extreem hoge oppervlaktekwaliteit en worden vervaardigd met technieken zoals elektrische vonkerosie (EDM) en hoogwaardige CNC-bewerking. Kleine geometrieën tolereren geen fouten, want zelfs een afwijking van een paar micrometer kan een onderdeel onbruikbaar maken. Ontvormen is eveneens een uitdaging: kleine onderdelen zijn kwetsbaar en vereisen speciale uitwerppennen of zelfs alternatieve ontvormmethoden.
Voor welke producten en sectoren is micro-spuitgieten geschikt?
Micro-spuitgieten is geschikt voor elk product waarbij kleine afmetingen, hoge precisie en complexe geometrieën samenkomen. De techniek wordt het meest toegepast in sectoren waar miniaturisering een sterke rol speelt, zoals medische technologie, elektronica, optiek en de automobielindustrie.
In de medische sector produceer je met micro-spuitgieten onderdelen zoals kathetercomponenten, microfluidische chips, chirurgische instrumentdelen en drug delivery-systemen. Deze producten stellen hoge eisen aan biocompatibiliteit en maatnauwkeurigheid. In de elektronica gaat het om connectoren, microschakelaars en behuizingen voor sensoren. De optische industrie gebruikt micro-spuitgieten voor lenzen, prisma’s en lichtgeleiders met nauwkeurige oppervlaktegeometrie.
- Medische technologie: microfluidische chips, katheteronderdelen, implantaatcomponenten
- Elektronica: micro-connectoren, sensorbehuizingen, schakelaaronderdelen
- Optiek: microlens arrays, lichtgeleiders, prisma-elementen
- Automobiel: sensoren, kleine afdichtingen, precisiemechanismen
- Consumentenproducten: horlogeonderdelen, kleine behuizingen voor draagbare apparaten
De techniek is relevant voor elke sector waar gewichtsreductie, ruimtebesparing of functie-integratie in een klein formaat een rol speelt. Producten die vroeger uit meerdere grotere onderdelen bestonden, kunnen dankzij micro-spuitgieten soms als één geïntegreerd microcomponent worden geproduceerd.
Welke materialen worden gebruikt bij micro-spuitgieten?
Bij micro-spuitgieten worden dezelfde basispolymeren gebruikt als bij standaard spuitgieten, maar de materiaalkeuze heeft een grotere invloed op het eindresultaat. Materialen met een lage viscositeit en een goede vloeibaarheid zijn bij voorkeur geschikt, omdat ze smalle kanalen en dunne wanden volledig kunnen vullen zonder kwaliteitsverlies.
Veelgebruikte materialen zijn polyamide (PA), polyoxymethyleen (POM), polycarbonaat (PC), polyetheretherketon (PEEK) en vloeibare kristalpolymeren (LCP). PEEK en LCP zijn populair in medische en technische toepassingen vanwege hun hoge temperatuurbestendigheid, chemische weerstand en biocompatibiliteit. POM staat bekend om zijn goede glij-eigenschappen en wordt vaak gebruikt voor bewegende micro-onderdelen.
Gevulde materialen, zoals glasvezel- of koolstofvezelversterkte polymeren, worden ook toegepast, maar vragen extra aandacht. De vulstofdeeltjes zijn soms groter dan de wanddikte van het product, wat de materiaalkeuze en het matrijsontwerp beïnvloedt. Transparante materialen zoals PMMA of PC worden gebruikt voor optische componenten, waarbij de oppervlaktekwaliteit van de matrijs direct de optische prestaties van het product bepaalt.
Welke toleranties zijn haalbaar met micro-spuitgieten?
Met micro-spuitgieten zijn toleranties van plus of min 0,01 millimeter en in sommige gevallen zelfs kleiner haalbaar. Dit maakt de techniek geschikt voor toepassingen waarbij onderdelen nauwkeurig op elkaar moeten passen of waarbij functionele eisen strikte maatnauwkeurigheid vereisen. De haalbare tolerantie hangt af van het materiaal, het productontwerp en de kwaliteit van de matrijs.
Materiaalkrimp speelt bij micro-onderdelen een grotere rol dan bij grotere producten. Omdat de wanddiktes extreem dun zijn, koelt het materiaal snel en ongelijkmatig af, wat krimp en vervorming kan veroorzaken. Een goed matrijsontwerp met gecontroleerde koeling en nauwkeurige procesparameters helpt je om dit effect te minimaliseren.
Procesbeheersing is bij micro-spuitgieten strikter dan bij standaard spuitgieten. Kleine variaties in temperatuur, injectiedruk of cyclustijd hebben een proportioneel groter effect op de uiteindelijke afmetingen. Moderne micro-spuitgietmachines zijn uitgerust met geavanceerde regelsystemen die deze parameters nauwkeurig bewaken en aanpassen. Kwaliteitscontrole gebeurt vaak met gespecialiseerde meetapparatuur zoals coördinatenmeettechnieken of optische meetsystemen, omdat traditionele meetinstrumenten niet nauwkeurig genoeg zijn voor deze schaal.
Wanneer is micro-spuitgieten de juiste keuze voor een project?
Micro-spuitgieten is de juiste keuze wanneer je product kleine afmetingen combineert met complexe geometrieën, hoge precisievereisten of grote productievolumes. Als een onderdeel kleiner is dan enkele centimeters, een gewicht heeft onder de één gram en maatnauwkeurigheid vereist die standaard spuitgieten niet kan leveren, dan is micro-spuitgieten de aangewezen techniek.
De techniek is minder geschikt voor prototypes in kleine aantallen, omdat de investering in gespecialiseerde matrijzen en machines hoog is. Zodra je echter met serieproductie start, dalen de kosten per eenheid snel. Micro-spuitgieten is dan ook het meest rendabel bij middelgrote tot grote volumes waarbij de hoge initiële toolingkosten worden gespreid over veel producten.
Overweeg micro-spuitgieten als je te maken hebt met één of meer van de volgende situaties:
- Het onderdeel moet in een beperkte ruimte passen en gewichtsreductie is een vereiste
- Conventioneel spuitgieten levert onvoldoende maatnauwkeurigheid of oppervlaktekwaliteit
- Het product vraagt om biocompatibele of technisch hoogwaardige materialen
- Je produceert grote aantallen waarbij consistentie per stuk belangrijk is
- Functie-integratie in één klein onderdeel vervangt meerdere grotere componenten
Als je twijfelt of micro-spuitgieten past bij jouw project, is een vroeg gesprek met een gespecialiseerde productiepartner de beste stap. De combinatie van productontwerp, materiaalkeuze en proceskeuze bepaalt samen of de techniek haalbaar en kosteneffectief is voor jouw specifieke situatie.
Hoe wij helpen met micro-spuitgieten en kleine precisieonderdelen
Bij Gebrema combineren we jarenlange spuitgietervaring met een eigen gereedschapsmakerij en productontwikkelingsafdeling. Dat betekent dat we je al in een vroeg stadium kunnen helpen om te beoordelen of micro-spuitgieten de juiste techniek is voor jouw product. We denken mee over het ontwerp, de materiaalkeuze en de matrijs, zodat je niet achteraf voor verrassingen staat.
- Eigen matrijzenbouw voor hoge precisie en korte doorlooptijden
- Begeleiding bij productontwerp en materiaalselectie voor kleine kunststof onderdelen
- Spuitgieten met een sluitkracht tot 600 ton voor een breed scala aan productformaten
- Kwaliteitscontrole en procesbeheersing gericht op strakke toleranties
- Duurzame productie volgens Cradle to Cradle-principes
Wil je weten of micro-spuitgieten past bij jouw project? Neem contact met ons op en we bespreken samen de mogelijkheden.
