Spuitgieten wordt ingezet voor ventilatie-onderdelen door vloeibaar kunststof onder hoge druk in een matrijs te spuiten, waarna het afkoelt tot een nauwkeurig gevormd product. Dit productieproces leent zich uitstekend voor complexe vormen, dunne wanden en grote series, wat ventilatie-onderdelen tot een ideale toepassing maakt. In dit artikel beantwoorden we de meest gestelde vragen over kunststof spuitgieten voor ventilatietoepassingen.
Welke ventilatie-onderdelen worden gemaakt met spuitgieten?
Met spuitgieten produceer je een breed scala aan plastic ventilatie-onderdelen, waaronder roosters, kanaalstukken, kleppen, verbindingsstukken, behuizingen voor ventilatoren en luchtverdeelkasten. Deze onderdelen vereisen strakke maattoleranties, een gladde oppervlakteafwerking en betrouwbare mechanische eigenschappen, allemaal eigenschappen die het spuitgietproces goed kan leveren.
Ventilatie-onderdelen komen voor in uiteenlopende systemen: van mechanische woningventilatie en klimaatbeheersing tot industriële afzuiginstallaties en luchtbehandelingskasten. Elk van deze toepassingen stelt specifieke eisen aan het materiaal en de geometrie van het onderdeel. Spuitgieten maakt het mogelijk om complexe interne kanalen, klikmechanismen en afdichtingsranden in één productieslag te integreren, zonder extra bewerkingsstappen.
Welke kunststoffen zijn geschikt voor ventilatie-onderdelen?
De meest gebruikte kunststoffen voor plastic ventilatie-onderdelen zijn polypropyleen (PP), ABS, polyamide (PA) en polycarbonaat (PC). De keuze hangt af van de vereiste temperatuurbestendigheid, stijfheid, chemische weerstand en of het onderdeel brandvertragend moet zijn.
- Polypropyleen (PP): Lichtgewicht, vochtbestendig en goed verwerkbaar. Geschikt voor standaard ventilatieroosters en kanaalverbindingen.
- ABS: Hoge impactweerstand en goede maatnauwkeurigheid. Vaak gebruikt voor behuizingen en afdekkappen.
- Polyamide (PA): Bestand tegen hogere temperaturen en mechanische belasting. Nuttig voor onderdelen dicht bij warmtebronnen.
- Polycarbonaat (PC): Hoge sterkte en transparantie. Toepasbaar wanneer visuele inspectie van luchtstroom gewenst is.
Naast deze basispolymeren zijn er ook glasvezelversterkte varianten beschikbaar die extra stijfheid bieden zonder significant gewicht toe te voegen. De materiaalkeuze beïnvloedt direct de levensduur, het gewicht en de verwerkbaarheid van het onderdeel, en verdient daarom aandacht vroeg in het ontwerpproces.
Hoe verloopt het spuitgietproces voor ventilatie-onderdelen?
Het spuitgietproces voor ventilatie-onderdelen verloopt in vier hoofdfasen: materiaalbereiding, injectie, koeling en uitwerping. Kunststofkorrels worden gesmolten en onder hoge druk in een gesloten matrijs gespoten. Na afkoeling opent de matrijs en wordt het onderdeel uitgeworpen, klaar voor kwaliteitscontrole of nabewerking.
Concreet ziet het proces er zo uit:
- Materiaalbereiding: De juiste kunststofkorrels worden geselecteerd en indien nodig voorgedroogd om vochtproblemen te voorkomen.
- Injectie: De spuitmachine smelt het materiaal en injecteert het met nauwkeurig gecontroleerde druk en snelheid in de matrijs.
- Koeling: Koelkanalen in de matrijs zorgen voor een gecontroleerde en gelijkmatige afkoeling, wat krimp en vervorming minimaliseert.

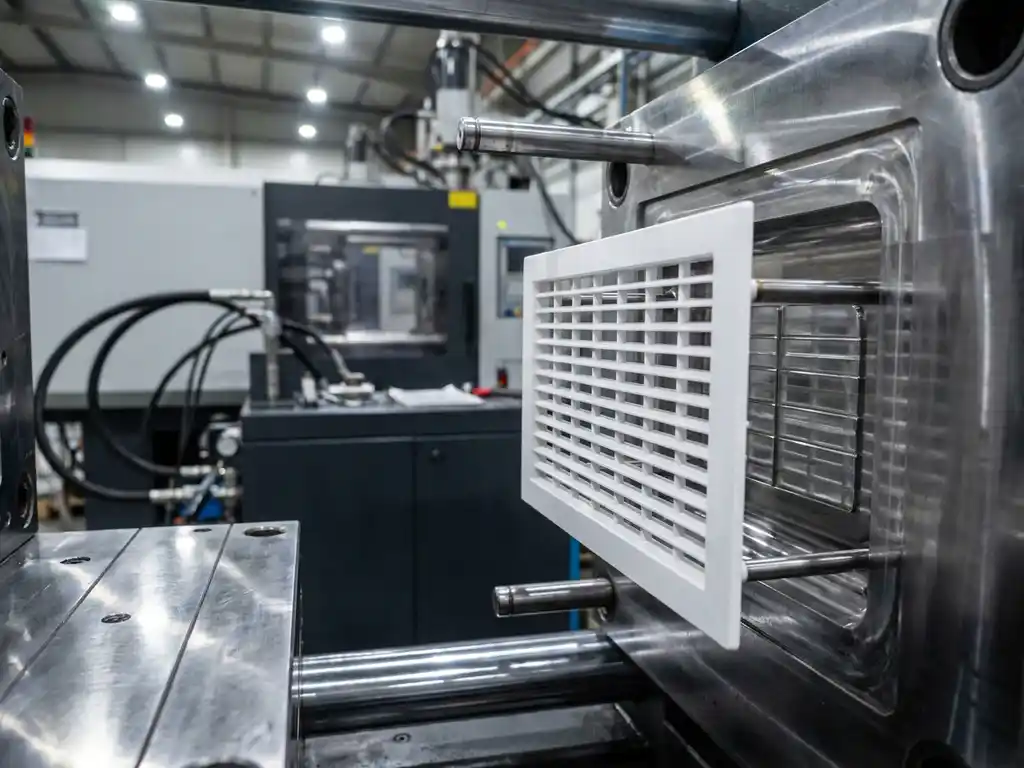

- Uitwerping: Uitwerpers duwen het afgekoelde onderdeel uit de matrijs, waarna de cyclus opnieuw begint.
Voor ventilatie-onderdelen met dunne wanden of complexe geometrieën, zoals interne ribben of geïntegreerde klikmechanismen, vraagt dit proces om nauwkeurige procesparameters. De cyclustijd varieert afhankelijk van de wanddikte en het gebruikte materiaal, maar ligt voor de meeste ventilatie-onderdelen tussen de tien en zestig seconden per cyclus.
Wat zijn de voordelen van spuitgieten ten opzichte van andere productietechnieken?
Spuitgieten biedt ten opzichte van technieken zoals thermovormen, blaasvormen of CNC-frezen drie duidelijke voordelen voor ventilatie-onderdelen: hogere maatnauwkeurigheid, lagere stukkosten bij grote series en de mogelijkheid om complexe geometrieën in één stap te produceren.
Bij thermovormen ben je beperkt tot relatief eenvoudige vormen en is de wanddikte moeilijker te beheersen. CNC-frezen levert hoge precisie maar is tijdrovend en duur bij grote aantallen. Spuitgieten combineert productiesnelheid met ontwerpvrijheid: je kunt ondersnijtingen, schroefdraad, scharnierpunten en afdichtingsgroeven direct in de matrijs integreren.
Bovendien is de oppervlaktekwaliteit van gespuitgiete onderdelen direct bruikbaar, zonder extra nabewerkingsstappen zoals schuren of lakken. Voor ventilatie-onderdelen die zichtbaar worden gemonteerd, is dit een relevant voordeel. Zodra de matrijs is gemaakt, zijn de kosten per stuk laag en de reproduceerbaarheid hoog, wat spuitgieten bijzonder nuttig maakt voor serieproductie.
Welke rol speelt matrijsontwerp bij de kwaliteit van ventilatie-onderdelen?
Het matrijsontwerp bepaalt direct de maatnauwkeurigheid, oppervlaktekwaliteit en mechanische eigenschappen van een ventilatie-onderdeel. Een goed ontworpen matrijs zorgt voor een gelijkmatige vulling, minimale krimp en een korte cyclustijd, terwijl een slecht ontworpen matrijs leidt tot lassen, luchtinsluiting of vervorming.
Poortpositie en vulsysteem
De positie van het aanspuitpunt (poort) bepaalt hoe het kunststof door de matrijs stroomt. Bij ventilatie-onderdelen met lange, smalle kanalen of dunne wanden is een doordachte poortplaatsing nodig om volledige vulling te garanderen. Een verkeerde positie veroorzaakt lassingen, zichtbare vloeilijnen of zwakke plekken in het onderdeel.
Koelsysteem en krimpsturing
Een efficiënt koelsysteem in de matrijs verkort de cyclustijd en voorkomt ongelijkmatige krimp. Voor ventilatie-onderdelen met strakke toleranties, zoals koppelstukken die luchtdicht moeten aansluiten, is gecontroleerde koeling onmisbaar voor een consistente maatnauwkeurigheid. Conforme koelkanalen, die de contour van het product volgen, bieden hierbij een voordeel ten opzichte van conventionele rechte boringen.
Hoe wordt duurzaamheid toegepast bij het spuitgieten van ventilatie-onderdelen?
Duurzaamheid bij het spuitgieten van ventilatie-onderdelen begint bij de materiaalkeuze en eindigt bij het einde van de levensduur van het product. Door te kiezen voor recyclebare polymeren, gerecycled materiaal of biobased kunststoffen verlaag je de milieu-impact zonder in te leveren op productprestaties.
Concreet zijn er meerdere manieren waarop je duurzaamheid integreert in het spuitgietproces voor ventilatie-onderdelen:
- Materiaalhergebruik: Aanspuitpunten en productieafval worden vermalen en opnieuw ingezet als grondstof, waardoor materiaalverlies minimaal is.
- Energiezuinige machines: Elektrische en hybride spuitmachines verbruiken minder energie dan volledig hydraulische systemen.
- Productontwerp voor recycling: Door één materiaalsoort per onderdeel te gebruiken en lijmverbindingen te vermijden, maak je het product eenvoudiger te recyclen aan het einde van zijn levensduur.
- Cradle to Cradle-principes: Producten worden ontworpen met het oog op hergebruik van materialen, zodat eindproducten opnieuw grondstoffen worden in een gesloten kringloop.
Ventilatie-onderdelen gaan doorgaans lang mee, maar ook bij langdurig gebruik telt de milieu-impact van de productie. Een duurzaam ontworpen onderdeel dat twintig jaar meegaat en daarna volledig recyclebaar is, heeft een significant lagere voetafdruk dan een onderdeel dat na gebruik als afval eindigt.
Hoe wij helpen met spuitgieten voor ventilatie-onderdelen
Bij Gebrema begeleiden we je door het volledige traject van kunststof spuitgieten voor ventilatietoepassingen, van de eerste ontwerpschets tot de uiteindelijke serieproductie. We combineren onze eigen matrijzenmakerij met een productontwikkelingsafdeling, zodat ontwerp en productie op elkaar zijn afgestemd zonder tussenkomst van externe partijen.
Wat we concreet voor je doen:
- Analyseren van jouw productontwerp op spuitgiettechnische haalbaarheid en duurzaamheid
- Adviseren over de juiste kunststofkeuze voor jouw ventilatietoepassing
- Ontwerpen en bouwen van matrijzen in onze eigen gereedschapsmakerij
- Produceren met een sluitkracht tot 600 ton voor onderdelen van uiteenlopende afmetingen
- Bewaken van kwaliteit en maatnauwkeurigheid gedurende de volledige productieserie
- Toepassen van Cradle to Cradle-principes voor een duurzame productieketen
Wil je weten hoe wij jouw ventilatie-onderdelen kunnen produceren? Neem contact met ons op en we bespreken de mogelijkheden voor jouw project.
