Hoe werkt spuitgieten met een familiemal en wanneer is het voordelig?

Bob Kocken · 02 sep 2026

Een familiemal is een spuitgietmatrijs met meerdere holtes die elk een ander onderdeel vormen, allemaal in één productiecyclus. Dit maakt het mogelijk om verschillende kunststofcomponenten tegelijk te produceren zonder dat je voor elk onderdeel een aparte mal nodig hebt. In dit artikel beantwoorden we de meest gestelde vragen over familiemallenspuitgieten: van de technische werking tot de risico’s en het ontwerpproces.

Wat zijn de voordelen van een familiemal ten opzichte van een enkelvoudige mal?

Een familiemal produceert meerdere verschillende onderdelen in één spuitgietcyclus, terwijl een enkelvoudige mal telkens hetzelfde onderdeel maakt. Het grootste voordeel is kostenbesparing: je investeert in één matrijs in plaats van meerdere aparte mallen, en je verbruikt minder machinecapaciteit per productieronde. Dit maakt familiemallenspuitgieten bijzonder aantrekkelijk voor producten die uit meerdere samenhangende componenten bestaan.

Naast de lagere gereedschapskosten biedt een familiemal ook logistieke voordelen. Onderdelen die bij elkaar horen, verlaten de machine gelijktijdig. Dat vereenvoudigt de assemblage en vermindert de kans op voorraadonbalans, waarbij van het ene onderdeel een overschot ontstaat en van het andere een tekort. Voor opdrachtgevers die werken met producten bestaande uit twee of drie samenhangende componenten, levert dit een merkbare verbetering op in de productieflow.

Een bijkomend voordeel is de consistentie in materiaaleigenschappen. Omdat alle onderdelen uit hetzelfde materiaal en dezelfde batch worden gespoten, zijn de mechanische en esthetische eigenschappen uniform. Dit is relevant wanneer onderdelen zichtbaar naast elkaar worden gebruikt of functioneel op elkaar moeten aansluiten.

Hoe werkt de matrijs bij een familiemal technisch gezien?

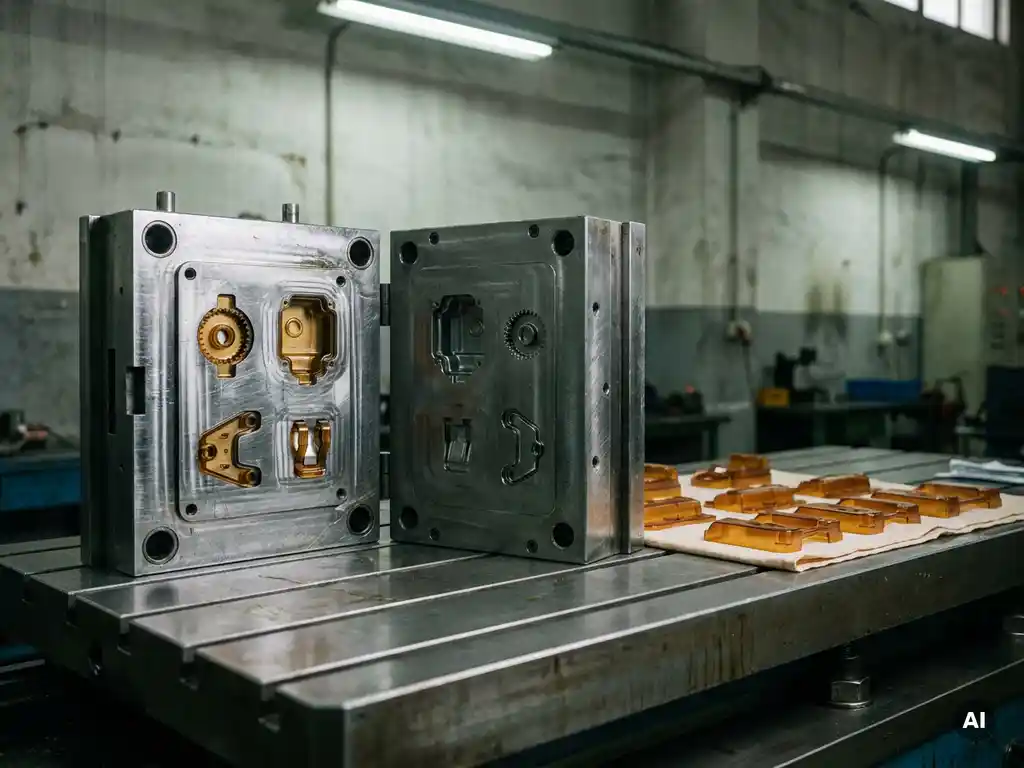

Bij een familiemal bevat de matrijs meerdere holtes met verschillende geometrieën, verbonden via een gemeenschappelijk aanspuitsysteem. Wanneer de machine een cyclus uitvoert, vult gesmolten kunststof alle holtes tegelijkertijd. Na afkoeling opent de matrijs en worden alle onderdelen in één handeling uitgeworpen.

De technische uitdaging zit in de balans van het aanspuitsysteem. Elke holte heeft een ander volume en een andere geometrie, waardoor de vulsnelheid en druk per holte kunnen verschillen. Een goed ontworpen familiemal compenseert dit door de lopers en aanspuitpunten zorgvuldig te dimensioneren, zodat alle holtes gelijkmatig vullen. Als dit niet goed is afgestemd, ontstaan er kwaliteitsproblemen: sommige onderdelen zijn ondervuld, andere zijn overvuld of vertonen krimp.

Moderne spuitgietmachines met nauwkeurige drukregeling en doorstroomsimulaties maken het mogelijk om de vulbalans al in de ontwerpfase te optimaliseren. Bij kunststof spuitgieten met een familiemal is een gedetailleerde flowanalyse dan ook een standaard onderdeel van het matrijsontwerp.

Wanneer is een familiemal de juiste keuze voor een project?

Een familiemal is de juiste keuze wanneer je product bestaat uit meerdere verschillende onderdelen die altijd samen worden gebruikt, geassembleerd of verkocht. De combinatie van lagere gereedschapskosten en efficiëntere productie maakt de familiemal voordelig zodra de volumes en productvarianten dit rechtvaardigen.

Concrete situaties waarbij een familiemal goed past:

Een product bestaat uit twee of drie componenten die altijd samen worden geassembleerd
De onderdelen zijn gemaakt van hetzelfde kunststofmateriaal
De volumes per onderdeel zijn vergelijkbaar, zodat de holtes in balans blijven
Gereedschapskosten zijn een belangrijke factor in de totale projectbegroting
Levertijden zijn strak en een kortere productiecyclus is gewenst

Een familiemal is minder geschikt wanneer de onderdelen sterk van elkaar verschillen in volume of wanddikte, wanneer ze uit verschillende materialen worden gespoten, of wanneer de productieaantallen per onderdeel flink uiteenlopen. In die gevallen weegt de complexiteit van de matrijs zwaarder dan de kostenbesparing.

Welke producttypes lenen zich het best voor spuitgieten met een familiemal?

Producten die bestaan uit samenhangende componenten van hetzelfde materiaal en vergelijkbare afmetingen lenen zich het best voor een familiemal. Denk aan behuizingen met deksel, connectoren met bijpassende afdichtingen, of ventilatieonderdelen die altijd als set worden gemonteerd.

In de praktijk zien we familiemallenspuitgieten veel terug bij producten voor klimaatbeheersing, ventilatie en installatiematerialen. Dit zijn productcategorieën waarbij meerdere samenhangende plastic onderdelen in grote series worden geproduceerd. Maar ook in de consumentengoederensector, de medische sector en de automotive-industrie worden familiemaloplossingen toegepast.

Het gemeenschappelijke kenmerk van geschikte producttypes is dat de onderdelen functioneel bij elkaar horen en dat de productievolumes per component vergelijkbaar zijn. Zodra één onderdeel structureel veel vaker nodig is dan een ander, ontstaat er een onbalans die de voordelen van de familiemal tenietdoet.

Wat zijn de risico’s en beperkingen van een familiemal?

De grootste beperking van een familiemal is de afhankelijkheid tussen de holtes. Als één holte problemen geeft, ligt de productie van alle onderdelen stil. Bovendien is de matrijs complexer dan een enkelvoudige mal, wat de initiële ontwerpkosten verhoogt en de onderhoudsintensiteit vergroot.

Andere relevante risico’s zijn:

Vulonbalans: Holtes met sterk verschillende volumes kunnen ongelijkmatig vullen, wat leidt tot kwaliteitsverschillen tussen de onderdelen
Materiaalbeperking: Alle holtes worden gevuld met hetzelfde materiaal; onderdelen die verschillende materialen vereisen, zijn niet geschikt voor één familiemal
Volumeflexibiliteit: Als de vraag naar één onderdeel toeneemt en naar een ander afneemt, biedt de familiemal weinig ruimte voor aanpassing
Hogere reparatiekosten: Een defect in één holte kan de gehele matrijs tijdelijk buiten gebruik stellen

Deze risico’s zijn beheersbaar met een goed doordacht ontwerp en een grondige analyse vooraf. Ze zijn echter relevant om mee te wegen in de beslissing of een familiemal de juiste keuze is voor jouw specifieke project.

Hoe verloopt het ontwerpproces van een familiemal bij een spuitgietbedrijf?

Het ontwerpproces van een familiemal begint met een grondige analyse van de te produceren onderdelen: hun geometrie, wanddikte, materiaalvereisten en productievolumes. Op basis hiervan bepaalt het spuitgietbedrijf of een familiemal haalbaar en voordelig is, en hoe de holtes optimaal worden gerangschikt in de matrijs.

De stappen in het ontwerpproces zijn doorgaans als volgt:

Productanalyse: Beoordeling van de onderdelen op geschiktheid voor een familiemal
Matrijsontwerp: Bepaling van holterangschikking, lopers, aanspuitpunten en koelkanalen
Flowsimulatie: Digitale analyse van de vulbalans om kwaliteitsproblemen te voorkomen
Matrijsbouw: Productie van de matrijs in de eigen gereedschapsmakerij
Proefspuiting en validatie: Testcyclus om de kwaliteit en balans van alle holtes te bevestigen
Serieproductie: Opschaling naar de gewenste productievolumes

Een nauw samenspel tussen productontwikkeling en matrijsbouw is hierbij belangrijk. Hoe eerder het spuitgietbedrijf betrokken is bij het productontwerp, hoe beter de matrijs kan worden afgestemd op de productievereisten. Dit voorkomt kostbare aanpassingen in een later stadium.

Hoe wij helpen bij familiemallenspuitgieten

Bij Gebrema beschikken we over zowel een eigen productontwikkelingsafdeling als een gereedschapsmakerij onder één dak. Dit stelt ons in staat om het volledige traject te begeleiden: van de eerste productanalyse tot en met de serieproductie van jouw spuitgietproducten. Concreet bieden wij:

Analyse van jouw product op geschiktheid voor een familiemal
Ontwerp en bouw van de matrijs in onze eigen gereedschapsmakerij
Flowsimulaties om vulbalans en kwaliteit te garanderen
Proefspuitingen en validatie voordat de serieproductie start
Productie met machines tot 600 ton sluitkracht voor een breed scala aan productformaten
Afstemming op jouw logistieke processen en voorraadbeheer

Wil je weten of een familiemal de juiste keuze is voor jouw project? Neem contact met ons op en we denken graag met je mee.
