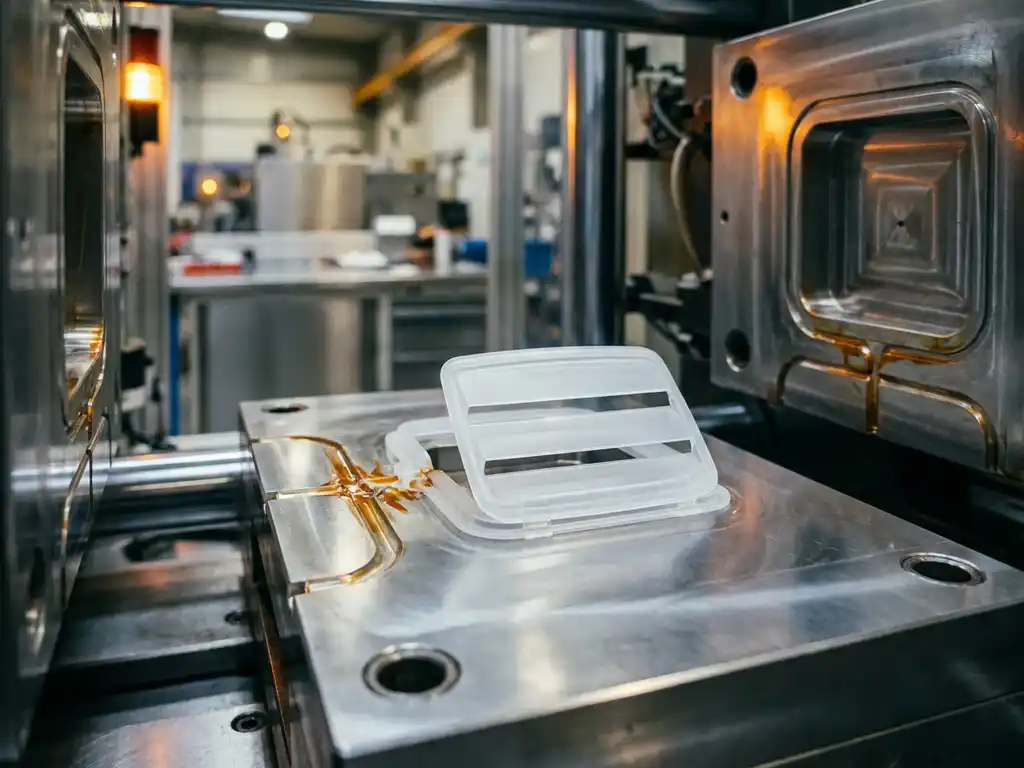

Ventilatieklappen worden gemaakt via technisch spuitgieten door vloeibare kunststof onder hoge druk in een matrijs te injecteren die exact de gewenste vorm van de klap bepaalt. Dit proces maakt het mogelijk om complexe geometrieën, dunne wanden en geïntegreerde functies zoals scharnieren of afdichtingen in één productiecyclus te realiseren. In de secties hieronder beantwoorden we de meest gestelde vragen over het productieproces van kunststof ventilatieklappen.
Welke materialen worden gebruikt voor ventilatieklappen?
Voor ventilatieklappen worden bij technisch spuitgieten doorgaans materialen gebruikt zoals polypropyleen (PP), polyamide (PA), ABS en polycarbonaat (PC). De keuze hangt af van de toepassing: PP biedt goede chemische weerstand en is lichtgewicht, terwijl PA en PC een hogere mechanische sterkte en temperatuurbestendigheid leveren voor veeleisende omgevingen.
Ventilatieklappen worden toegepast in systemen voor luchttoevoer, vochtbeheersing en klimaatregeling. Dat stelt specifieke eisen aan het materiaal. De klap moet bestand zijn tegen temperatuurwisselingen, vochtige omgevingen en soms ook tegen chemische reinigingsmiddelen. Technische kunststoffen bieden hier een belangrijk voordeel ten opzichte van metaal: ze zijn lichter, corrosiebestendig en laten zich nauwkeuriger vormen.
Glasvezelversterkte varianten van PA of PP worden ingezet wanneer extra stijfheid nodig is zonder dat het gewicht sterk toeneemt. Voor toepassingen waarbij transparantie of UV-bestendigheid relevant is, biedt PC een goede oplossing. De materiaalkeuze bepaalt ook hoe de matrijs ontworpen moet worden, omdat elk materiaal zijn eigen krimp- en vloei-eigenschappen heeft.
Hoe wordt een matrijs voor ventilatieklappen ontworpen?
Een spuitgietmatrijs voor ventilatieklappen wordt ontworpen op basis van de eindproductspecificaties, het gekozen materiaal en de gewenste productie-aantallen. Het ontwerp omvat de holtegeometrie, het poortsysteem voor de kunststofinjectie, koelkanalen en eventuele schuiven of uitwerpers voor complexe vormen.
Het matrijsontwerp voor ventilatieklappen vraagt om bijzondere aandacht voor de vlakheid van de klap en de nauwkeurigheid van de afdichtingsvlakken. Een klap die niet vlak is of die niet goed sluit, functioneert niet naar behoren in het ventilatiesysteem. Daarom worden in de ontwerpfase simulaties uitgevoerd om de kunststofstroom, krimp en mogelijke vervorming te voorspellen.
Moderne matrijzen voor ventilatieklappen worden vervaardigd met behulp van CNC-frezen en EDM-bewerking (vonkerosie), waardoor zeer nauwkeurige holtes ontstaan. De keuze voor een enkelvoudige of meervoudige matrijs hangt af van de gewenste productiecapaciteit. Bij grote series is een meervoudige matrijs economisch voordelig, terwijl een enkelvoudige matrijs meer flexibiliteit biedt bij productvariaties.
Welke toleranties zijn haalbaar bij het spuitgieten van ventilatieklappen?
Bij het spuitgieten van ventilatieklappen zijn maattoleranties van ±0,1 mm tot ±0,05 mm haalbaar, afhankelijk van het materiaal, de matrijskwaliteit en de procesbeheersing. Voor functionele vlakken zoals afdichtingsranden gelden striktere eisen dan voor niet-kritische oppervlakken.
De haalbare tolerantie wordt bepaald door meerdere factoren: de krimp van het gebruikte kunststof, de stabiliteit van het spuitgietproces en de nauwkeurigheid waarmee de matrijs is vervaardigd. Materialen met een hogere krimp, zoals onversterkt PP, vragen om zorgvuldige procesbeheersing om binnen de gewenste tolerantiegrenzen te blijven.
Voor ventilatieklappen die moeten samenwerken met andere componenten in een ventilatiesysteem, is maatconsistentie over de gehele productieserie belangrijk. Dit wordt bereikt door stabiele procesparameters zoals injectiedruk, smelttemperatuur en koeltijd nauwkeurig te bewaken en te registreren. Zo garandeert het spuitgietproces dat elke klap binnen de gestelde specificaties valt.
Hoe worden bewegende onderdelen zoals scharnieren meegevormd?
Bewegende onderdelen zoals scharnieren worden bij kunststof ventilatieklappen vaak als integraal onderdeel meegevormd via het zogenoemde “film scharnier” principe. Dit is een dun, flexibel verbindingsstuk dat in dezelfde spuitgietcyclus wordt geproduceerd als de klap zelf, zonder dat extra assemblage nodig is.
Film scharnieren worden typisch uitgevoerd in PP of PE, omdat deze materialen van nature flexibel zijn en bestand zijn tegen miljoenen buigcycli zonder te breken. De dikte en breedte van het scharnier worden nauwkeurig berekend op basis van de verwachte belasting en het aantal bewegingen gedurende de levensduur van het product.
Wanneer een robuuster scharnier nodig is, biedt het spuitgietproces ook de mogelijkheid om aparte scharnierpinnen of -ogen mee te vormen die vervolgens met een apart onderdeel worden gecombineerd. In sommige gevallen worden twee-componenten spuitgieten of insert moulding toegepast om metalen assen of rubberen afdichtingen te integreren. Dit vergroot de functionele mogelijkheden van de ventilatieklap zonder de assemblagekosten sterk te verhogen.
Wat zijn de kwaliteitscontroles tijdens de productie van ventilatieklappen?
Tijdens de productie van ventilatieklappen via technisch spuitgieten worden kwaliteitscontroles uitgevoerd op maatnauwkeurigheid, oppervlaktekwaliteit, functionaliteit van bewegende delen en materiaaleigenschappen. Dit gebeurt zowel in-process als na de productie, op basis van vastgestelde controleplannen.
De eerste stap is de First Article Inspection (FAI), waarbij een eerste serie producten volledig wordt opgemeten en vergeleken met de tekeningen. Pas wanneer alle maten en functies zijn goedgekeurd, start de seriematige productie. Tijdens de productie worden met vaste intervallen steekproeven genomen en gemeten met behulp van coördinatenmeetmachines of optische meetsystemen.
Voor ventilatieklappen die worden toegepast in bouw- of klimaatsystemen gelden vaak aanvullende functionele tests. Denk aan lekkagetests om te controleren of de klap goed sluit, duurzaamheidstests waarbij de klap duizenden keren wordt geopend en gesloten, en temperatuurtests om het gedrag bij extreme omstandigheden te beoordelen. Deze tests zorgen ervoor dat het eindproduct betrouwbaar presteert in de praktijk.
Hoe beïnvloedt duurzaamheid de keuze van materialen en processen?
Duurzaamheid beïnvloedt de materiaalkeuze voor ventilatieklappen doordat steeds vaker wordt gekozen voor gerecyclede of hergebruikte kunststoffen, monomaterialen die volledig recyclebaar zijn, of biobased alternatieven. Ook het spuitgietproces zelf wordt geoptimaliseerd om energieverbruik en materiaalverspilling te minimaliseren.
Een monomateriaalaanpak, waarbij de klap inclusief scharnieren en afdichtingen uit één kunststofsoort bestaat, maakt recycling aan het einde van de levensduur aanzienlijk eenvoudiger. Dit sluit aan bij de principes van circulaire productie, waarbij materialen na gebruik opnieuw als grondstof dienen. Het vermijden van materiaalcombinaties die moeilijk te scheiden zijn, is daarvoor een belangrijke voorwaarde.
Naast materiaalkeuze speelt ook de procesoptimalisatie een rol. Kortere cyclustijden, efficiëntere koeling en het gebruik van energiezuinige spuitgietmachines dragen bij aan een lagere CO2-voetafdruk per geproduceerde ventilatieklap. Het hergebruik van sprue en runner materiaal binnen het productieproces vermindert bovendien het materiaalverlies tot een minimum.
Hoe wij helpen bij de productie van ventilatieklappen
Wij begeleiden je bij elke stap van het productieproces van kunststof ventilatieklappen, van materiaaladvies en matrijsontwerp tot seriematige productie en kwaliteitsborging. Onze aanpak is concreet en gericht op jouw specifieke toepassing:
- We adviseren over de meest geschikte kunststof op basis van de functionele eisen van jouw ventilatieklap
- We ontwerpen en bouwen de spuitgietmatrijs in onze eigen gereedschapsmakerij, met een sluitkracht tot 600 ton
- We integreren bewegende delen zoals scharnieren direct in het spuitgietproces, zonder extra assemblage
- We voeren First Article Inspections en in-process kwaliteitscontroles uit op basis van jouw specificaties
- We werken volgens de principes van het Cradle to Cradle-keurmerk en helpen je bij de keuze voor duurzame materialen en processen
- We bieden ondersteuning bij productontwikkeling en prototyping, zodat je snel van concept naar serieproductie gaat
Wil je weten wat wij voor jouw ventilatieklap of ander technisch kunststofproduct kunnen betekenen? Neem contact met ons op en we bespreken samen de mogelijkheden.
